临界腔被广泛用于各种激光设备设计中,临界腔包括了:对称共焦腔、平行平面腔、共心腔本文对其一一做个简单介绍。
临界腔属于一种极限情况,其稳定性视不同的腔而不同。下面讨论几种具有代表性的临界腔。
1、.对称共焦腔

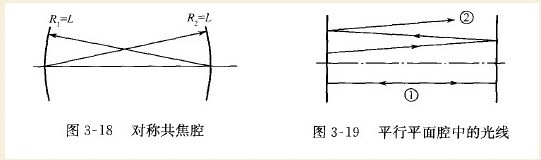

两个反射镜曲率半径相等且焦点重合的共轴球面腔为对称共焦腔。腔参数具有关系R1=R2=L,腔中心即为两镜面的公共焦点,如图3-18所示,此腔g1=g2=0,g1*g2=0,故对称共焦腔为临界腔。
可以证明,在对称共焦腔内,任意近轴光线可无限多次往返而不横向逸出,而且经两次往返后可形成闭合回路,因此,对称共焦腔是一种稳定腔。
本章后面几节中将讨论的稳定球面腔的模式理论,都可建立在对称共焦腔振荡理论的基础上,因此,对称共焦腔是最重要和最具代表性的一种稳定腔。
3、平行平面腔
由两个平面反射镜组成的共轴谐振腔为平行平面腔。此腔R1=R2=∞,g1=g2=1,g1*g2=1,因此为临界腔。
平行平面腔内与轴线平行的光线能往返无限多次而不逸出腔外,且一次往返即自行闭合,这一点类似稳定腔。但所有沿非轴向传播的光线则在有限次往返后必然会逸出腔外,如图3-19所示,这一点又类似非稳腔。故平行平面腔是介于稳定腔与非稳腔之间的一种介稳腔。
